Geomagic包装

最快的扫描到CAD过程可用

什么是盖形包装?

Geomagic Wrap是一种逆向工程软件,旨在成为扫描到CAD过程的最快路径。导入3D扫描数据并使用最小步骤创建实体/曲面。功能可以以各种格式导出以在SolidWorks中使用。通过用户友好的界面,该软件可以为3D打印创建清洁和歧管网状数据。包装还具有修改具有纹理和颜色的3D扫描的能力。

盖形包装

使用先进的工具和功能加速您的扫描到CAD过程。

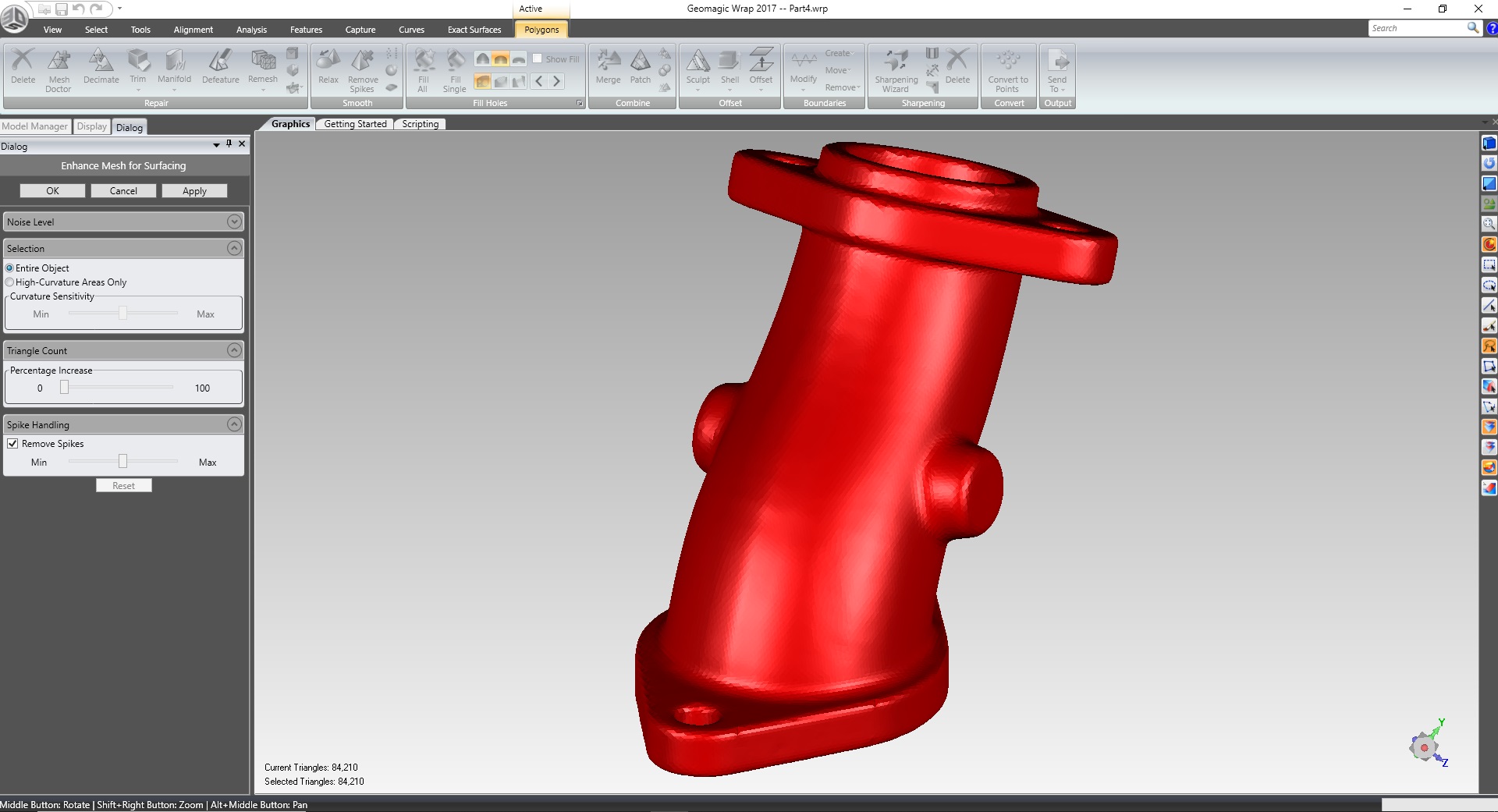

3D扫描数据准备工具可与Geomagic Wrap软件

3D扫描数据准备

使用各种修复工具创建干净的和多方面的扫描数据。合并多个扫描在一起创建一个单一的网格。使用多个曲率选项填充孔洞。创建一个防水网格3D打印准备。优化三角形计数,以提高表面网格质量。

扫描Geomagic Wrap软件可用的数据对齐工具

扫描数据对齐

使用参考几何将扫描扫描到原点。直接从扫描数据中创建平面,轴,圆柱体和许多其他实体。XYZ飞机对应于SolidWorks中的实际CAD平面。显示拆分屏幕和预览以确保在接受之前实现所需的对齐。

2D素描工具可提供地磁包装软件

2 d草图

使用参考平面创建2D横截面。这些草图可以导入到SOLIDWORKS中进行逆向工程。曲线选项包括样条、直线/弧线和折线。选择曲线实体的距离、角度和张力。可显示曲线中开放的端点和关闭的端点。

具有地理杂志软件的确切浮出工具

完全浮出水面

使用扫描数据作为参考,创建精确的表面和/或实体。这个过程包括创建一个编织表面的贴片网络。如果网格是不透水的,将创建一个固体体。没有体积的网格数据将创建表面体。精确的表面模块允许手动或自动生成补丁网络。

超过60种文件格式,包括:STL, OBJ, PLY,和各种纹理格式。

STEP、IGES、X_T和其他通用CAD格式。

你可以在点或特征(如平面)之间进行测量。

Wrap可以创建表面/固体,但一旦它们被导出,就不能修改。

您可以合并,组合,补丁或对齐网格。

您可以导入图像并将其投影到网状物上。因为对比度,黑白图像最为努力。




筛网医生

快速有效地定位和修复扫描数据中的问题区域。网格医生运行一系列的测试来定位各种类型的缺陷。你可以选择“自动修复”,软件会尝试为你修复一切。如果您更喜欢手动修复问题,这里有一个“演练”部分。这可以让你逐一检查每个问题并修复它。网格医生工具包括孔填充,尖边去除,和缺陷。使用各种选择工具,您可以选择您想要修改的内容。

了解有关地磁包装网格医生功能的更多信息

了解更多关于几何缠绕纹理修改功能

纹理修改

修改彩色3D扫描的纹理地图。您可以移动,变形,旋转和缩放纹理。颜色调整设置允许您控制对比度或亮度。紫外线图编辑工具允许您验证纹理配件。将图像投影/包装到3D扫描上。油漆设置可用于手动颜色修改。生成和导出修改后的纹理文件以用于其他软件或3D打印。

雕刻

在网格上创建凸起或嵌入的字母。这对零件号来说很好。将字母投射到网格上,或者让它环绕弯曲的区域。从各种字体中选择,以实现所需的外观。修改文本的大小和间距。你甚至可以导入一个DXF文件来雕刻公司的标志。印字是挤压干净和直。

了解有关地磁包装纹理功能的更多信息

了解有关Geomagic Wrap展开功能的更多信息

展开

展开圆柱网格以更好地看看图案几何形状。您可以使用此工具来捕获更准确的横截面进行逆向工程。使用世界XYZ轴展开网格。所有您所要做的就是将垂直于Z轴的网格的气缸部分对齐。点击按钮,软件会产生圆柱形网格的平面图案。

偏差

使用偏差工具检查CAD特征的准确性。在你创建了自动曲面体之后,检查它们与原始网格的距离总是很重要的。该软件创建一个彩色地图,以显示区域或高或低的网格比较。这将帮助您点出在自动表面过程中需要修改的区域。

了解有关Geomagic绕包偏移功能的更多信息
